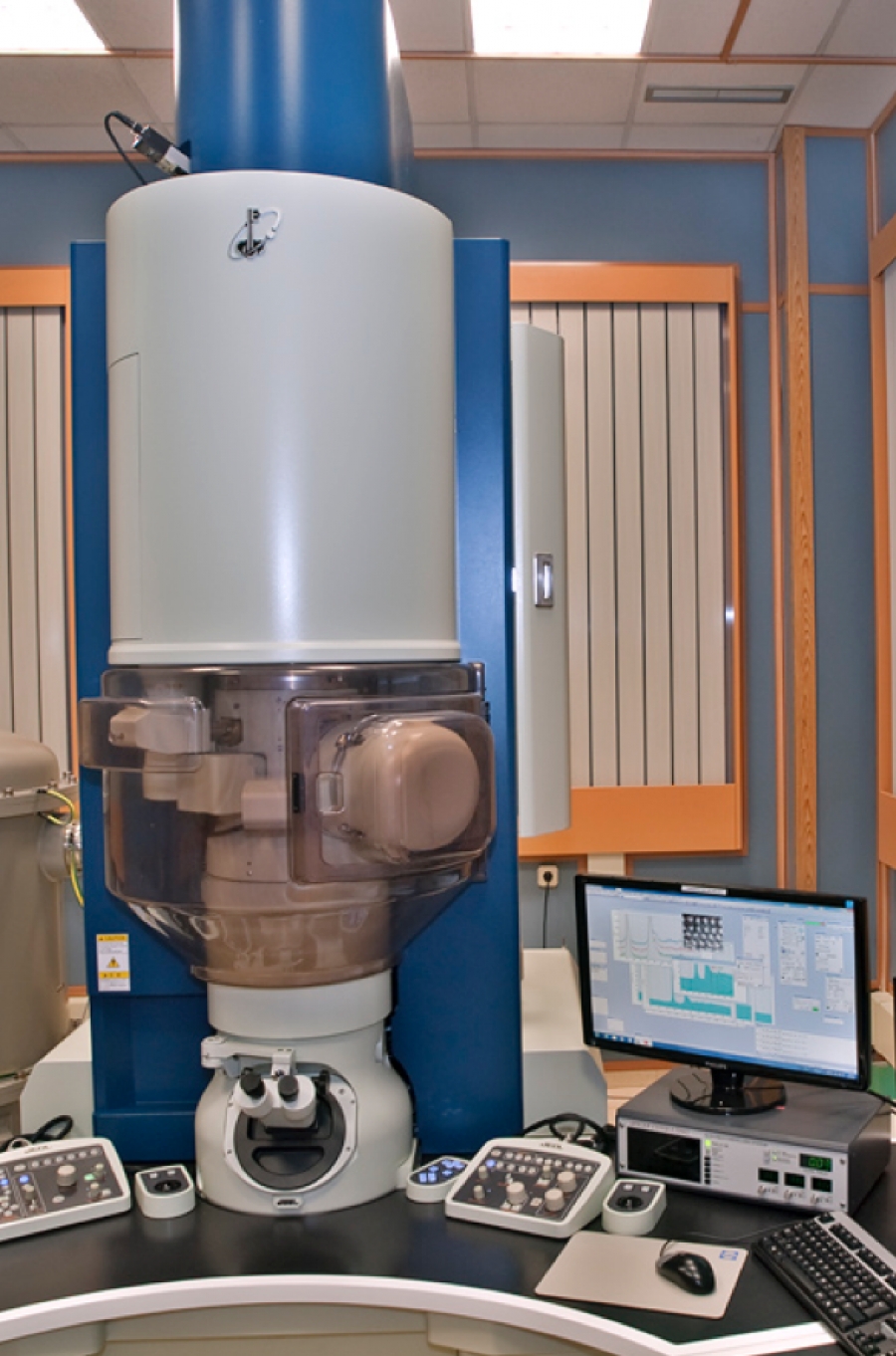

Especificaciones técnicas

  • Cañón: Emisión de campo frio (tipo “Cold FEG”)
  • Voltaje de aceleración: de 80 kV a 200 kV. Alineación a 80, 100 y 200 KV
  • Resolución en energía a 200 kV: 0,3 eV
  • Estabilidad de la Alta Tensión: 0,5 ppm
  • Brillo a 200 kV: 1x109 A/cm2 sr
  • Lente Condensadora compuesta de tres lentes con corrector de aberración esférica. El control y alineamiento del corrector está integrado en el software de control del microscopio.
  • Apertura de la lente condensadora: Con 8 aperturas de tamaño variable
  • Lente Objetivo: Compuesta de dos lentes
  • Resolución:

                Modo TEM: 0,2 nm

                Modo STEM: 0,08 nm

Modos de imagen

TEM:

  • Campo claro BF
  • Campo oscuro DF

STEM:

  • Detector BF
  • Detector DF
  • Detector HAADF (anular alto ángulo campo oscuro)
  • Detector BF (anular campo claro)
  • Goniómetro: Eucéntrico con motorización piezoeléctrica.
  • Portamuestras de doble inclinación de bajo fondo
  • Portamuestras de alto ángulo de inclinación para tomografía

Filtro de imagen por energía (EFTEM)

  • De última generación con resolución en energía de 0,1 eV con apertura 2,5 mm. Detectores BF/DF. Software de control y adquisición de imágenes y espectros.

Espectroscopia de pérdida de energía de electrones (EELS)

  • Sistema DualEELS de Gatan para la obtención simultánea de espectros en diferentes rangos de energía.

Sistema STEMx

  • Sistema de detección 4D STEM que recopila mapas 2D de difracción en cada píxel mediante sincronización de hardware con las cámaras in situ de Gatan.

Cámara CCD para registro de imagen

  • Cámara de 2K x 2K de alta sensibilidad y compatible con el filtro de energía

Sistema de microanálisis por dispersión de energía

  • Detector sin nitrógeno líquido. Área activa de al menos 50 mm2 y resolución de 129 eV.
  • Software de última generación para la adquisición y manejo de espectros. Mapeado digital de rayos-X. Software de compensación de la deriva del haz electrónico.
